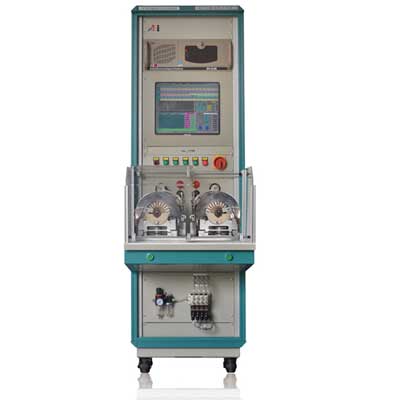

YRT-电枢转子综合测试系统
概述：
概述：
串激电机、电动工具、吸尘器电机等，其质量在很大程度上决定于电枢的焊接质量，所以对电枢进行严格检测很有必要。我公司技术人员在1995年开发出了第一代电枢转子测试系统， 已广泛应用于电机行业，而今YRT系列产品是改进后的最新产品。 该系统以工业控制计算机为中心，分布式微处理机分项测试片间电阻、焊接电阻、绝缘电阻、冲击匝间以及工频耐压，采用双工位工装（机械式或气囊式），设备标准参数实行权限管理，片间电阻标准自动取样以及排序，并指出焊点不良位置，具有分析、判断、声光报警以及统计储存功能。
技术参数：
技术参数
|
测试参数 |
测量范围 |
精度 |
备注 |
|
片数 |
≥5片 |
|
|
|
片间电阻 |
0.005～20Ω |
0.2% |
环境温度自动补偿自动选档 |
|
焊接电阻 |
0.01～10MΩ |
|
分辨率为0.01mΩ |
|
绝缘电阻 |
1～500MΩ/500VDc |
5% |
自动扣除本底 |
|
冲击匝间 |
0～3000VP |
2% |
冲击次数可任意选择判断精度1/400圈 |
|
工频耐压 |
0～3000VAc |
2% |
适用于单、n双绝缘电枢转子检测 |
|
泄漏电流 |
0～10mA |
2% |
自动扣除本底 |
|
工装使用范围 |
换向器外径最大相差8mm |
|
片数为2或4倍数的换向器工装可通用 |
|
测试时间 |
|
|
24片少于12秒 |
|
适用环境 |
0～40℃ <90%RH |
|
|
|
外型尺寸 |
600*1200*2000 |
|
|
|
|
|
|
|
注：测试项目、测试范围及机柜外型尺寸可根据要求定制
